PWT螺栓拉伸器

PWT螺栓拉伸器

★ 高强度钢制造，坚实可靠

★ 高质量密封圈，无泄漏

★ 国内外各种标准法兰均可适用

★ 带超行程安全装置

★ 操作简单，维护方便

★ 输出精度±2%，重复精度±2%

0.00
0.00

商品描述

★ 高强度钢制造，坚实可靠

★ 高质量密封圈，无泄漏

★ 国内外各种标准法兰均可适用

★ 带超行程安全装置

★ 操作简单，维护方便

★ 输出精度±2%，重复精度±2%

拉伸油缸 螺栓尺寸 最大拉力(KN) 油压面积(mm²) 行程 (mm) 重量（kg）
公制(mm) 英制(in)
PWT1 M20 3/4″-10 300 2000 8 3
M22 7/8″-9
M24 1″-8
M27
PWT2 M27 1″-8 525 3500 8 4.8
M30 1-1/8″-7
M33 1-1/4″-7
M36 1-3/8″-6
PWT3 M36 1-3/8″-6 750 5000 8 7.5
M39 1-1/2″-6
M42 1-3/4″-5
M45
PWT4 M42 1-1/2″-6 900 6000 8 11
M45 1-3/4″-5
M48 2″-4-1/2
M52
PWT5 M45 1-3/4″-5 1350 9000 8 17.3
M48 2″-4-1/2
M52 2-1/4″-4-1/2
M56
M60
PWT6 M60 2-1/2″-4 1950 13000 8 25
M64 2-3/4″-4
M68
M72
M76
PWT7 M72 2-3/4″-4 2400 16000 10 33
M76 3″-4
M80
PWT8 M80 3-1/4″-4
M85 3-3/4″-4
M90 3-1/2″-5 3000 20000 10 39
M95
M100
PWT9 M100 3-3/4″-4 3750 25000 10 56
M110 4″-4
M120 4-1/4″-4
M125 4-1/2″-4

4-3/4″-4
PWT10 M125 5″-4 4650 31000 10 77
M130 5-1/4″-4
M140 5-1/2″-4
M150 5-3/4″-4



参数　
拉伸油缸 公制拉伸头型号 D (mm) H (mm) H1 (mm) H2 (mm) D1 (mm) D2 (mm) A (mm) C (mm)
PWT1 PWT1-M20 86 105 25 5.2 74 56 26 66
PWT1-M22
PWT1-M24
PWT1-M27
PWT2 PWT2-M27 109 116 35 5.2 97 73 31 83
PWT2-M30
PWT2-M33
PWT2-M36
PWT3 PWT3-M36 128 128 45 10.39 116 90 38 100
PWT3-M39
PWT3-M42
PWT3-M45
PWT4 PWT4-M42 144 140 54 10.39 133 102 40 118
PWT4-M45
PWT4-M48
PWT4-M52
PWT5 PWT5-M45 170 154 59 13.86 154 114 42 134
PWT5-M48
PWT5-M52
PWT5-M56
PWT5-M60
PWT6 PWT6-M60 198 185 74 22.52 187 137 50 167
PWT6-M64
PWT6-M68
PWT6-M72
PWT6-M76
PWT7 PWT7-M72 220 190 74 22.52 203 145 50 175
PWT7-M76
PWT7-M80
PWT8 PWT8-M80 244 203 97 22.52 232 180 60 210
PWT8-M85
PWT8-M90
PWT8-M95
PWT8-M100
PWT9 PWT9-M100 300 235 131 22.52 272 223 73 253
PWT9-M110
PWT9-M120
PWT9-M125
PWT10 PWT10-M125 340 268 156 32.52 313 260 86 293
PWT10-M130
PWT10-M140
PWT10-M150

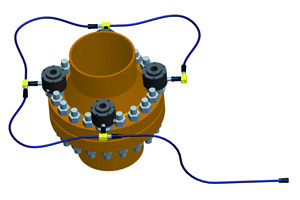

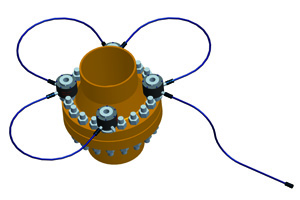

多个拉伸器同步拉伸配置方案


直接串联模式   三通串联模式


螺栓预紧拉力推荐表(拉伸器选型用）

螺栓强度等级 3.6 4.6 4.8 5.6 5.8 6.8 8.8 9.8 10.9 12.9
螺母尺寸 拉伸力（KN）
规格 S（对边）
M12 19 8.66 11.5 15.4 14.4 19.2 23.1 30.8 34.6 43.3 52.0
M14 22 11.9 15.9 21.2 19.8 26.4 31.7 42.3 47.6 59.5 71.4
M16 24 16.2 21.6 28.8 27.0 36.0 43.2 57.6 64.8 81.0 97.2
M18 27 19.8 26.4 35.2 33.0 44.0 52.8 70.4 79.2 99.0 118.0
M20 30 25.4 33.9 45.2 42.4 56.4 67.7 90.3 101.6 127.0 152.4
M22 32 31.6 42.1 56.2 52.7 70.2 84.3 112.4 126.4 158.0 189.6
M24 36 36.5 48.6 64.9 60.8 81.1 97.3 129.8 146.0 182.5 219.0
M27 41 47.8 63.7 85.0 79.7 106.2 127.5 170.0 191.2 239.0 286.8
M30 46 58.3 77.7 103.6 97.1 129.6 155.5 207.3 233.2 291.5 349.8
M33 50 72.4 96.5 128.7 120.7 160.9 193.1 257.4 289.6 362.0 434.4
M36 55 85.1 113.5 151.3 141.8 189.1 226.9 302.6 340.4 425.5 510.6
M39 60 102.0 136.0 181.3 170.0 226.7 272.0 362.7 408.0 510.0 612.0
M42 65 116.9 155.9 207.8 194.8 259.8 311.7 415.6 467.6 584.5 701.4
M45 70 136.6 182.1 242.8 227.6 303.6 364.3 485.7 546.4 683.0 819.6
M48 75 153.9 205.2 273.6 256.5 342.0 410.4 547.2 615.6 769.5 923.4
M52 80 184.1 245.5 327.2 306.8 409.1 490.9 654.6 736.4 920.5 1105.0
M56 85 212.5 283.3 377.8 354.2 472.2 566.7 755.6 850.0 1063.0 1275.0
M60 90 247.8 330.4 440.5 413.0 550.7 660.8 881.1 991.2 1239.0 1487.0
M64 95 280.5 374.0 498.7 467.5 623.3 748.0 997.3 1122.0 1403.0 1683.0
M68 100 320.9 427.9 570.5 534.8 713.1 855.7 1141.0 1284.0 1605.0 1925.0
M72 105 364.0 485.3 647.1 606.7 808.9 970.7 1294.0 1456.0 1820.0 2184.0
M76 110 409.8 546.4 728.5 683.0 910.7 1093.0 1457.0 1639.0 2049.0 2459.0
M80 115 458.4 611.2 814.9 764.0 1019.0 1222.0 1630.0 1834.0 2292.0 2750.0
M85 120 522.8 697.1 929.4 871.0 1162.0 1394.0 1859.0 2091.0 2614.0 3137.0
M90 130 687.1 916.1 1221.0 1145.0 1527.0 1832.0 2443.0 2748.0 3436.0 4123.0

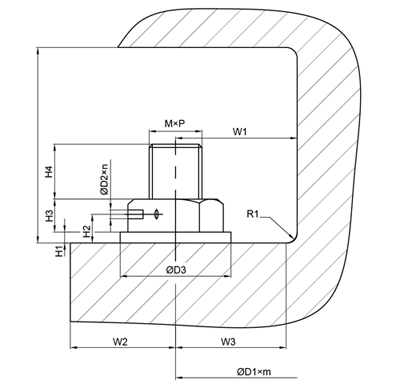

空间尺寸表

如果不能确定产品型号，请填写下面表格，让我们帮您确定型号。

描述 参数 数值（mm）
螺纹及牙距 M×P
限位高度 H5
螺纹伸出螺母长度 H4
螺母厚度 H3
圆螺母拔孔高度 H2
垫片厚度 H1
六角螺母对边 S
圆螺母外径

圆螺母拔孔直径及数量 D2×m
螺栓分布直径及数量 D1×m
螺栓中心与倒角距离 W3
螺栓中心与边缘距离 W2
螺栓中心与设备距离 W1
非圆周分布最小螺栓距中心距

超高压连接附件

超高压软管

型号 工作压力（MPa） 长度（m） 接口螺纹（in）
PHC-长度 150 1.2.3.6.10 G1/4外螺纹
PHD-长度 216 1.2.3.6.10
快速接头

型号 工作压力（MPa） 说明 接口螺纹（in）
1166402  150 公接头 G1/4内螺纹
1161219  150 母接头
1256202  200 公接头
1251202  200 母接头
油路分配器

型号 工作压力（MPa） 说明 接口螺纹（in）
MG3 200 一分二分配器 G1/4内螺纹
MG5 200 一分四分配器
MG7 200 一分六分配器



多个拉伸器同步拉伸配置方案


直接串联模式   三通串联模式


螺栓预紧拉力推荐表(拉伸器选型用）

螺栓强度等级  3.6 4.6 4.8 5.6 5.8 6.8 8.8 9.8 10.9 12.9
螺母尺寸  拉伸力（KN）
规格  S（对边）
M12 19 8.66 11.5 15.4 14.4 19.2 23.1 30.8 34.6 43.3 52.0
M14 22 11.9 15.9 21.2 19.8 26.4 31.7 42.3 47.6 59.5 71.4
M16 24 16.2 21.6 28.8 27.0 36.0 43.2 57.6 64.8 81.0 97.2
M18 27 19.8 26.4 35.2 33.0 44.0 52.8 70.4 79.2 99.0 118.0
M20 30 25.4 33.9 45.2 42.4 56.4 67.7 90.3 101.6 127.0 152.4
M22 32 31.6 42.1 56.2 52.7 70.2 84.3 112.4 126.4 158.0 189.6
M24 36 36.5 48.6 64.9 60.8 81.1 97.3 129.8 146.0 182.5 219.0
M27 41 47.8 63.7 85.0 79.7 106.2 127.5 170.0 191.2 239.0 286.8
M30 46 58.3 77.7 103.6 97.1 129.6 155.5 207.3 233.2 291.5 349.8
M33 50 72.4 96.5 128.7 120.7 160.9 193.1 257.4 289.6 362.0 434.4
M36 55 85.1 113.5 151.3 141.8 189.1 226.9 302.6 340.4 425.5 510.6
M39 60 102.0 136.0 181.3 170.0 226.7 272.0 362.7 408.0 510.0 612.0
M42 65 116.9 155.9 207.8 194.8 259.8 311.7 415.6 467.6 584.5 701.4
M45 70 136.6 182.1 242.8 227.6 303.6 364.3 485.7 546.4 683.0 819.6
M48 75 153.9 205.2 273.6 256.5 342.0 410.4 547.2 615.6 769.5 923.4
M52 80 184.1 245.5 327.2 306.8 409.1 490.9 654.6 736.4 920.5 1105.0
M56 85 212.5 283.3 377.8 354.2 472.2 566.7 755.6 850.0 1063.0 1275.0
M60 90 247.8 330.4 440.5 413.0 550.7 660.8 881.1 991.2 1239.0 1487.0
M64 95 280.5 374.0 498.7 467.5 623.3 748.0 997.3 1122.0 1403.0 1683.0
M68 100 320.9 427.9 570.5 534.8 713.1 855.7 1141.0 1284.0 1605.0 1925.0
M72 105 364.0 485.3 647.1 606.7 808.9 970.7 1294.0 1456.0 1820.0 2184.0
M76 110 409.8 546.4 728.5 683.0 910.7 1093.0 1457.0 1639.0 2049.0 2459.0
M80 115 458.4 611.2 814.9 764.0 1019.0 1222.0 1630.0 1834.0 2292.0 2750.0
M85 120 522.8 697.1 929.4 871.0 1162.0 1394.0 1859.0 2091.0 2614.0 3137.0
M90 130 687.1 916.1 1221.0 1145.0 1527.0 1832.0 2443.0 2748.0 3436.0 4123.0


空间尺寸表

如果不能确定产品型号，请填写下面表格，让我们帮您确定型号。

描述 参数 数值（mm）
螺纹及牙距 M×P
限位高度 H5
螺纹伸出螺母长度 H4
螺母厚度 H3
圆螺母拔孔高度 H2
垫片厚度 H1
六角螺母对边 S
圆螺母外径

圆螺母拔孔直径及数量 D2×m
螺栓分布直径及数量 D1×m
螺栓中心与倒角距离 W3
螺栓中心与边缘距离 W2
螺栓中心与设备距离 W1
非圆周分布最小螺栓距中心距


超高压电动泵   超高压防爆电动泵   框架式超高压气动泵


超高压连接附件

超高压软管

型号 工作压力（MPa） 长度（m） 接口螺纹（in）
PHC-长度 150 1.2.3.6.10 G1/4外螺纹
PHD-长度 216 1.2.3.6.10
快速接头

型号 工作压力（MPa） 说明 接口螺纹（in）
DQ15MFE04R028    150 公接头 G1/4内螺纹
DQ15FFE04R028    150 母接头
1256202 200 公接头
1251202 200 母接头
油路分配器

型号 工作压力（MPa） 说明 接口螺纹（in）
MG3 200 一分二分配器 G1/4内螺纹
MG5 200 一分四分配器
MG7 200 一分六分配器
