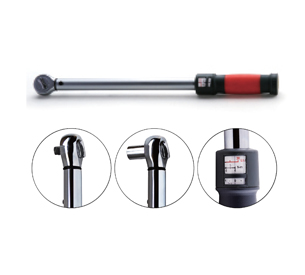

棘轮可换向预置式扭矩扳手

棘轮可换向预置式扭矩扳手

★ 精度高、结构坚固、操作方便

★ 棘轮头可以顺时、逆时切换，棘轮 齿数为45齿

★ 精度：3%(500N.m以上精度为4%)，优于国际上扭矩扳手的标准精度

★ 防滑设计手柄

★ 手柄尾端调整锁紧装置可防止误操作

★ 双刻度视窗可精确设定扭矩值，极高分辨率


0.00
0.00

商品描述

★ 精度高、结构坚固、操作方便

★ 棘轮头可以顺时、逆时切换，棘轮 齿数为45齿

★ 精度：3%(500N.m以上精度为4%)，优于国际上扭矩扳手的标准精度

★ 防滑设计手柄

★ 手柄尾端调整锁紧装置可防止误操作

★ 双刻度视窗可精确设定扭矩值，极高分辨率


型号  驱动方头 （in）  扭矩范围  长度 （mm）  宽度 （mm）  重量 （Kg）
（N.m）  （Lb.ft）
PCM1012  1/4  2.5-12  20-105*  275  38  0.54
PCM1020  1/4  4.0-20  30-180*  275  38  0.54
PCM2030  3/8  4.5-30  502-250*  310  38  0.68
PCM2060  3/8  10-60  9-45  360  38  0.82
PCM3060  1/2  10-60  9-45  360  38  0.82
PCM2125  3/8  25-125  20-90  420  38  0.90
PCM3125  1/2  25-125  20-90  420  38  0.90
PCM3200  1/2  40-200  30-150  460  40  1.02
PCM3335  1/2  65-335  50-250  520  40  1.16
PCM4335  3/4  65-335  50-250  520  40  1.20
PCM3335L  1/2  65-335  50-250  700  40  1.95
PCM4335L  3/4  65-335  50-250  700  40  2.00
PCM4500  3/4  100-500  80-400  840  60  4.04
PCM4800  3/4  160-800  120-600  1040  60  4.93
PCM5800  1  160-800  120-600  1040  60  4.93
PCM41000  3/4  200-1000  150-750  1040  60  4.93
PCM51000  1  200-1000  150-750  1040  60  4.93
PCM51500  1  300-1500  200-1100  1250  72  8.20
PCM52000  1  400-2000  300-1500  1250  72  8.20
PCM53000  1  600-3000  400-2200  1250  72  9.50
　　

*单位为Lb.in



棘轮可换向预置式扭矩扳手配套套筒

铬钼合金钢制造，强度高，终身质保

套筒结构图

公制

套筒型号 方驱尺寸(in) 螺栓规格 螺母对边
(mm) 		LI
(mm) 		L2
(mm) 		D1
(mm) 		D2
(mm)
T07004 1/4 / 4 23 4 7.6 13
T07005 / 5 23 5 8.8 13
T07006 / 6 23 6 10 13
T07007 / 7 23 6 11.3 13
T07008 / 8 23 7 12.5 13
T07009 / 9 23 7 13.8 13
T07010 / 10 23 7 15 13
T07011 / 11 23 8 16.3 13
T07012 / 12 23 8 17 13
T07013 / 13 23 8 18.8 13
T07014 / 14 23 8 20 13
T07015 / 15 23 8 21 13
T10006 3/8 / 6 30 4 10.5 19
T10007 / 7 30 8 11.5 19
T10008 / 8 30 8 12.5 19
T10009 / 9 30 8 14 19
T10010 / 10 30 8 15 19
T10011 / 11 30 9 17 19
T10012 / 12 30 9 17.5 19
T10013 / 13 30 9 19 19
T10014 / 14 30 9 20 20
T10015 / 15 30 11 22 22
T10016 / 16 30 11 24 22
T10017 / 17 30 11 25 22
T10018 / 18 30 11 26 22
T10019 / 19 30 11 27.5 22
T10020 / 20 30 12 28 22
T10021 / 21 30 13 30 22
T10022 M14 22 30 13 32 23
T10024 M16 24 30 13 34 23
T13008 1/2  / 8 38 9 14 25
T13009 / 9 38 12 15 25
T13010 / 10 38 12 16 25
T13011 / 11 38 12 17.5 25
T13012 / 12 38 12 19 25
T13013 / 13 38 12 20 25
T13014 / 14 38 12 22 25
T13015 / 15 38 12 23 25
T13016 / 16 38 12 25 25
T13017 / 17 38 13 26 26
T13018 / 18 38 13 26 26
T13019 / 19 38 13 28 28
T13020 / 20 38 13 30 30
T13021 / 21 38 13 30 30
T13022 M14 22 38 13 32 30
T13023 / 23 38 13 32 30
T13024 M16 24 45 20 35 30
T13025 / 25 45 20 36 30
T13026 / 26 50 22 38 30
T13027 M18 27 50 22 38.7 30
T13028 / 28 50 22 40 30
T13029 / 29 50 22 40 30
T13030 M20 30 50 22 42 30
T13031 / 31 50 28 43 30
T13032 M22 32 50 28 44 30
T13033 / 33 50 28 45 30
T13034 / 34 50 28 46 30
T13035 / 35 50 28 47 30
T13036  M24  36  50  28  49  30
T20027  3/4 1  M18  27  54  32  42  42
T20030  M20  30  54  33  46  44
T20032  M22  32  54  32  48  44
T20036  M24  36  57  32  53  44
T20041  M27  41  58  33  60  44
T20046  M30  46  63  38  66  44
T20050  M33  50  65  40  71  44
T20055  M36  55  70  45  77  54
T25036  M24  36  62  32  59  59
T25041  M27  41  65  38  67  54
T25046  M30  46  65  38  74  54
T25050  M33  50  70  43  79  60
T25055  M36  55  80  52  84  60
T25060  M39  60  85  57  89  60
T25065  M42  65  85  58  98  70
T25070  M45  70  90  62  104  70
T25075  M48  75  95  65  108  70
英制
套筒型号 方驱尺寸(in) 螺栓规格 螺母对边
(mm) 		LI
(mm) 		L2
(mm) 		D1
(mm) 		D2
(mm)
T07203 1/4 / 3/16 23 5 8.5 13
T07204 / 1/4 23 6 10.3 13
T07205 / 5/16 23 7 12.5 13
T07206 / 3/8 23 7 15 13
T07207 / 7/16 23 8 16.3 13
T07208 / 1/2 23 8 18.8 13
T07209 / 9/16 23 8 20 13
T10204 3/8 / 1/4 30 4 11 19
T10205 / 5/16 30 8 12.5 19
T10206 / 3/8 30 8 14.5 19
T10207 / 7/16 30 9 17 19
T10208 / 1/2 30 9 19 19
T10209 / 9/16 30 9 20 20
T10210 / 5/8 30 11 24 24
T10211 / 11/16 30 11 24 24
T10212 / 3/4 30 11 26 26
T10213 / 13/16 30 13 28 28
T10214 / 7/8 30 13 30 30
T10215 / 15/16 30 13 32 32
T10216 / 1 30 13 34 34
T13205 1/2 / 5/16 38 9 15 22
T13206 / 3/8 38 12 16 22
T13207 / 7/16 38 12 18 22
T13208 / 1/2 38 12 20 22
T13209 / 9/16 38 12 22 24
T13210 / 5/8 38 12 25 25
T13211 / 11/16 38 13 26 26
T20214 3/4 1/2  7/8 54 32 42 42
T20217 5/8  1-1/16 54 33 46 44
T20220 3/4  1-1/4 54 32 48 44
T20223 7/8  1-7/16 57 32 53 44
T20226 1  1-5/8 58 33 60 44
T20229 1-1/8  1-13/16 63 38 66 44
T20232 1-1/4  2 65 40 71 44
T20235 1-3/8  2-3/16 70 45 77 54
T25223 1 7/8  1-7/16 62 32 59 59
T25226 1  1-5/8 65 38 67 54
T25229 1-1/8  1-13/16 65 38 74 54
T25232 1-1/4  2 70 43 79 60
T25235 1-3/8  2-3/16 80 52 84 60
T25238 1-1/2  2-3/8 85 57 89 60
T25241 1-5/8  1-13/16 85 58 98 70
T25244 1-3/4  2 90 62 104 70
T25247 1-7/8  2-3/16 95 65 108 70
